Основы релейной защиты и автоматики энергосистем
Дистанционная защита
.
Выбором сопротивления срабатывания первой ступени дистанционной защиты таким образом, что она защищает 85% длинны линии, мы обеспечиваем селективную ее работу при любых выдержках времени.
Если на линии имеется ответвление для питания трансформатора без выключателя на стороне высшего напряжения,
то, например, для защиты Аl к условию
z1 с.з. < 0,85 * Zл
добавится еще одно условие
Z с.з. < 0,85 *(Zотп.+ zt ),
где Zотп.- сопротивление участка линии от места установки защиты до точки отпайки, ZT-сопротивление трансформатора.
Из двух этих условий выбирается наименьшее.
Если имеется выключатель на стороне высшего напряжения ответвления, то дистанционные органы первых ступеней защит А1 и А2 не должны срабатывать при КЗ в месте подключения отпайки. Например, для защиты Al
Z1с.з. < 0,85 * Zoтп.

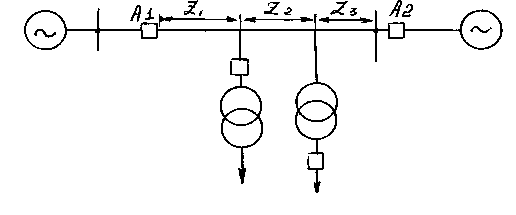

Как производится выбор сопротивления срабатывания первой ступени дистанционной защиты А1 в приведенной сети?
Zc.з.<0,85(Zl+Zтl) Zc.з.<0<85(Zl+Z2+Zт2)
меньшее из Zc.з.<0,85(Z1+Z2+Z3)
